Pliki CAD bywają zaskakująco różne: jedne opisują samą geometrię, inne niosą warstwy, wymiary i adnotacje, a jeszcze inne służą głównie do bezpiecznego podglądu. Format DXF powstał po to, żeby taki rysunek dało się przenosić między programami, wykonawcami i urządzeniami bez ręcznego przepisywania danych. W praktyce to jeden z najważniejszych formatów wymiany w projektach technicznych, cięciu, plotowaniu i prostszych zadaniach produkcyjnych, ale tylko wtedy, gdy wiadomo, czego od niego oczekiwać.
Najważniejsze rzeczy o formacie DXF
- To format wymiany CAD, a nie klasyczny plik graficzny do zdjęć czy ilustracji rastrowych.
- Przenosi geometrię rysunku, czyli linie, łuki, polilinie, warstwy, teksty i wymiary.
- Najlepiej sprawdza się w 2D, zwłaszcza przy cięciu, plotowaniu i przekazywaniu prostych rysunków technicznych.
- Wymaga kontroli jednostek i wersji, bo to najczęstsze źródło błędów przy eksporcie i otwieraniu.
- Nie zastępuje PDF ani pliku rastrowego, gdy potrzebny jest gotowy podgląd lub finalna prezentacja.
- W projektach drukarskich i produkcyjnych najlepiej działa jako plik techniczny, obok osobnego podglądu.
Czym jest format DXF i co naprawdę przechowuje
Najprościej mówiąc, DXF to wektorowy format wymiany rysunków CAD. Nie opisuje pikseli, tak jak JPG czy PNG, tylko elementy konstrukcyjne rysunku: odcinki, łuki, okręgi, polilinie, teksty, wymiary, symbole i warstwy. Dzięki temu ten sam plik może zostać otwarty w różnych programach i dalej służyć jako baza do pracy, a nie tylko jako obrazek do oglądania.
W dokumentacji Autodesk format ten jest opisywany jako tekstowa reprezentacja rysunku, dostępna także w wariancie binarnym. To ważne, bo wersja tekstowa jest łatwiejsza do diagnozy i częściej bywa czytelniejsza dla ludzi, natomiast binarna zwykle zajmuje mniej miejsca. Ja patrzę na to tak: DXF nie jest plikiem „do podziwiania”, tylko do przenoszenia precyzyjnej informacji.
| Wariant | Co daje | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Tekstowy | Łatwiejszy podgląd i diagnoza błędów | Zwykle większy rozmiar | Gdy liczy się kontrola i kompatybilność |
| Binarno-tekstowy zapis CAD | Często mniejszy plik | Trudniejsza ręczna analiza | Gdy ważniejsza jest wygoda wymiany niż ręczna edycja |
Ta konstrukcja sprawia, że DXF świetnie nadaje się do przekazywania geometrii, ale nie jest dobrym zamiennikiem plików finalnych zrobionych z myślą o estetyce. To prowadzi do pytania, gdzie ten format faktycznie daje przewagę, a gdzie lepiej od razu wybrać coś innego.
Gdzie sprawdza się najlepiej, a gdzie lepiej wybrać coś innego
W praktyce DXF jest najcenniejszy tam, gdzie liczy się dokładność wymiaru i zgodność kształtu, a nie efekt wizualny. Ja najczęściej widzę go w zadaniach, w których jeden program projektuje, drugi przygotowuje produkcję, a trzeci tylko sprawdza zgodność rysunku.
Najmocniejsze zastosowania
- przekazywanie rysunków między programami CAD;
- cięcie laserowe, ploterowe i CNC, gdy potrzebna jest czysta geometria;
- proste projekty techniczne z warstwami i wymiarami;
- elementy do grawerowania, frezowania i wycinania konturów;
- prace, w których ważna jest skalowalność bez utraty ostrości.
Przeczytaj również: Perfekcyjne odbitki: Jak wywołać zdjęcia u fotografa bez błędów?
Kiedy szukam innego formatu
- gdy potrzebny jest finalny podgląd dla klienta lub drukarni, wtedy częściej wygrywa PDF;
- gdy pracuję ze zdjęciem, bitmapą lub gotową grafiką rastrową, lepiej sprawdza się TIFF, PNG albo JPG;
- gdy projekt ma pozostać w jednym środowisku CAD bez utraty funkcji, bardziej naturalny bywa DWG;
- gdy potrzebna jest grafika wektorowa do internetu, ikon lub prostych ilustracji, zwykle lepszy będzie SVG.
Największy błąd, który widzę, to traktowanie DXF jak uniwersalnego formatu do wszystkiego. On jest świetny jako format techniczny, ale jeśli projekt ma zawierać także zdjęcia, kolory zarządzane pod druk czy bogatą typografię, trzeba rozdzielić warstwę produkcyjną od warstwy prezentacyjnej. I właśnie dlatego następny krok ma znaczenie praktyczne: jak plik otworzyć i wyeksportować tak, żeby nie stracić danych.

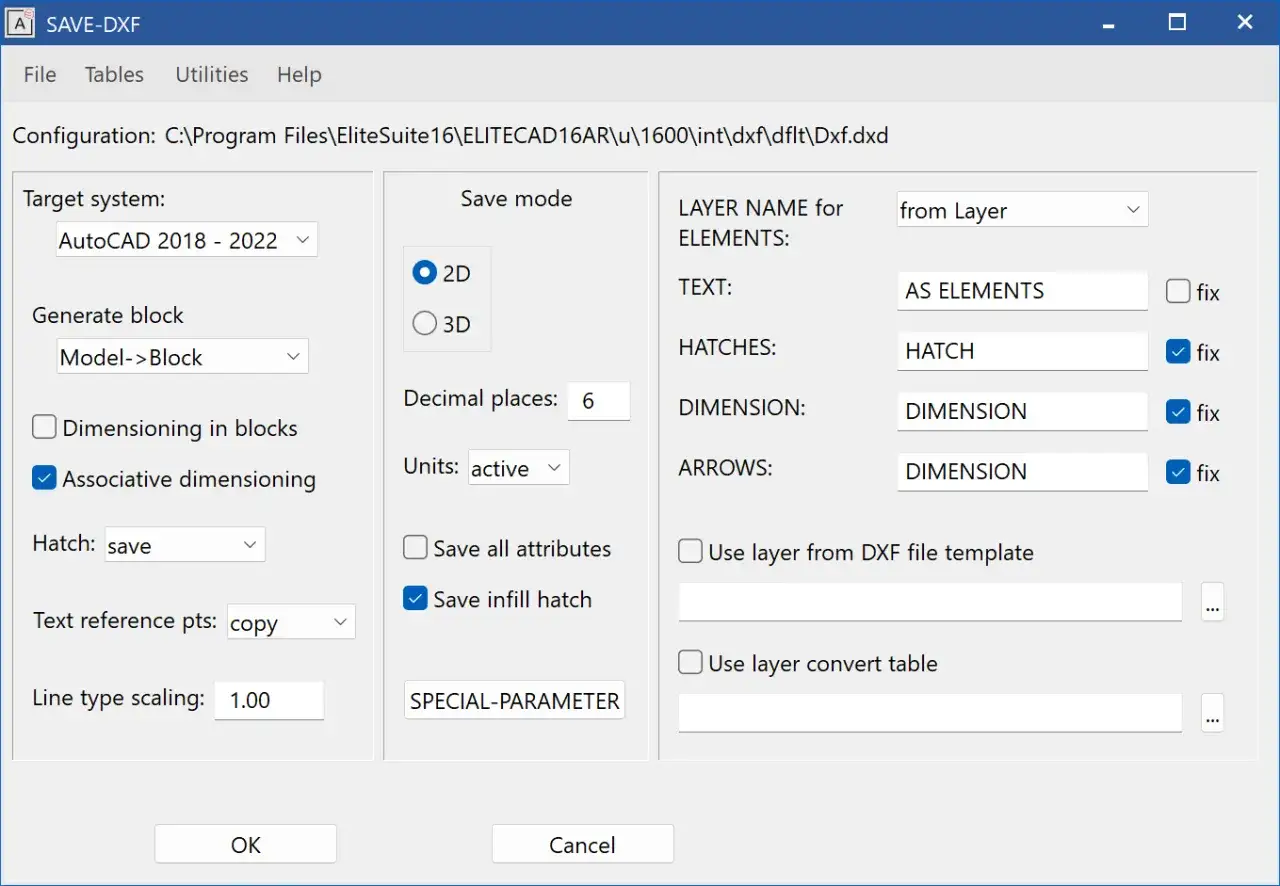

Jak otworzyć i wyeksportować plik bez kosztownych poprawek
Przy pracy z tym formatem zaczynam zawsze od prostego pytania: czy odbiorca potrzebuje tylko geometrii, czy także zgodnego podglądu? Jeśli odpowiedź jest niejednoznaczna, przygotowuję dwa pliki: techniczny i podglądowy. To oszczędza mnóstwo czasu, bo wykonawca nie musi zgadywać, co autor miał na myśli.
- Otwórz plik w programie, który rzeczywiście obsługuje import i eksport CAD, a nie tylko prosty podgląd.
- Sprawdź jednostki i skalę. Jeśli rysunek ma iść na produkcję, najbezpieczniej pracować konsekwentnie w jednej jednostce, najczęściej w milimetrach.
- Zweryfikuj warstwy, teksty i wymiarowanie. To właśnie tu najczęściej wychodzą różnice między programami.
- Jeśli odbiorca używa starszego oprogramowania, wybierz wersję eksportu, którą na pewno odczyta.
- Na końcu zrób szybki podgląd w osobnym viewerze, na przykład w przeglądarce, żeby wychwycić brakujące elementy lub przesunięcia.
W przypadku prostych rysunków ta procedura wystarcza. Przy bardziej złożonych projektach warto jeszcze sprawdzić, czy krzywe, splajny i opisy nie zostały przeliczone w sposób, który zmienia wygląd lub wymiar. To właśnie prowadzi do najczęstszych pułapek: warstw, jednostek i wersji pliku.
Na co uważać przy warstwach, jednostkach i wersjach
Jeśli miałbym wskazać trzy rzeczy, które najczęściej psują wymianę danych, byłyby to: jednostki, warstwy i zgodność wersji. Wiele problemów nie wynika z samego formatu, tylko z tego, że dwa programy interpretują ten sam zapis trochę inaczej.
| Problem | Dlaczego szkodzi | Co zrobić praktycznie |
|---|---|---|
| Niezgodne jednostki | Rysunek może otworzyć się w złej skali | Ustal jednostkę bazową przed eksportem i opisz ją odbiorcy |
| Ukryte lub zamrożone warstwy | Wykonawca nie widzi części geometrii | Sprawdź widoczność warstw i usuń to, czego nie trzeba przekazywać |
| Splajny i złożone krzywe | Niektóre urządzenia czytają je gorzej niż polilinie | W razie potrzeby uprość geometrię do formatu zgodnego z produkcją |
| Czcionki i teksty | Tekst może się podmienić albo przesunąć | Sprawdź, czy odbiorca ma te same fonty, albo zamień napisy na krzywe tam, gdzie to ma sens |
| Różne wersje pliku | Starszy program może nie odczytać wszystkiego poprawnie | Eksportuj do wersji ustalonej z odbiorcą, nie „najbardziej nowej” z automatu |
W praktyce nie chodzi o perfekcję, tylko o przewidywalność. Jeśli plik ma trafić do produkcji, wolę prostszy zapis, który działa bez niespodzianek, niż bardziej rozbudowaną wersję, którą program po drugiej stronie zinterpretuje po swojemu. Z tego samego powodu warto porównać DXF z innymi formatami graficznymi i zobaczyć, kiedy faktycznie wygrywa.
Jak DXF wypada na tle innych formatów graficznych
To porównanie pomaga od razu ustawić oczekiwania. DXF nie konkuruje z JPEG-em na zdjęcia ani z PNG na webową grafikę. Jego naturalnym środowiskiem są dane wektorowe i projekty techniczne, czyli wszystko to, co ma zachować kształt i wymiar, a nie wygląd piksel po pikselu.
| Format | Typ danych | Mocna strona | Ograniczenie | Najlepsze użycie |
|---|---|---|---|---|
| DXF | Wektor CAD | Wymiana geometrii między programami | Słabszy jako plik prezentacyjny | Produkcja, cięcie, rysunek techniczny |
| DWG | Wektor CAD | Pełniejsza praca w jednym środowisku | Gorsza przenośność między systemami | Projekt roboczy w CAD |
| SVG | Wektor | Skalowalność i dobra obsługa w sieci | Nie zastępuje pełnego przepływu CAD | Ikony, ilustracje, prosta grafika techniczna |
| Dokument, często z wektorem | Stabilny podgląd i łatwa akceptacja | Nie zawsze wygodny do dalszej edycji CAD | Akceptacja projektu, proof, podgląd do druku | |
| PNG, TIFF, JPG | Raster | Zdjęcia i gotowe obrazy | Brak swobodnej skalowalności geometrii | Fotografia, mockupy, bitmapy do layoutu |
Jeśli projekt ma charakter mieszany, na przykład zawiera zdjęcie, podpisy i elementy cięcia, nie próbuję wciskać wszystkiego do jednego pliku. Zostawiam DXF dla geometrii, a grafikę rastrową lub podgląd finalny trzymam osobno. To daje większą kontrolę nad drukiem i produkcją, zwłaszcza gdy plik ma przejść przez kilka różnych działów lub programów.
Jak przygotować plik do druku, cięcia lub dalszej obróbki
W projektach związanych z drukiem i produkcją najważniejsze jest to, żeby plik był czytelny dla maszyny i dla człowieka. Maszyna potrzebuje jednoznacznej geometrii, a człowiek chce wiedzieć, co właściwie ma zostać zrobione. Dlatego przed wysłaniem pliku robię prosty przegląd techniczny.
- Usuń zbędne obiekty, opisy robocze i elementy pomocnicze, jeśli nie mają trafić do produkcji.
- Sprawdź, czy wszystkie kontury są zamknięte, jeśli mają być cięte lub frezowane po obrysie.
- Upewnij się, że skala odpowiada rzeczywistości, najlepiej 1:1, jeśli wykonawca tego oczekuje.
- Rozdziel warstwy produkcyjne od warstw informacyjnych, żeby odbiorca od razu widział, co jest do wykonania.
- Dołącz podgląd PDF albo prosty zrzut z wymiarami, jeśli plik ma przejść przez akceptację klienta.
W praktyce najlepsze rezultaty daje zestaw: plik techniczny, czytelny podgląd i krótka informacja o jednostkach. Jeśli plik ma trafić do drukarni, wycinarki albo zakładu obróbki, taka paczka eliminuje większość nieporozumień jeszcze przed startem produkcji. To prowadzi do ostatniej rzeczy, o którą warto zadbać: co dokładnie dołączyć, żeby odbiorca nie musiał domyślać się intencji autora.
Co dołączyć do pliku, żeby wykonawca nie zgadywał
Najbardziej praktyczny zestaw przekazania nie jest skomplikowany. Wystarczy kilka informacji, które skracają drogę od projektu do realizacji i zmniejszają liczbę poprawek. Ja traktuję to jako mały standard pracy, a nie dodatkową formalność.
- Plik DXF z geometrią przeznaczoną do obróbki.
- PDF podglądowy z opisem, wymiarami i orientacją elementu.
- Informację o jednostkach, najlepiej milimetry, jeśli to projekt techniczny.
- Notatkę o warstwach, jeśli różne kolory lub nazwy mają znaczenie dla produkcji.
- Wskazanie wersji programu albo minimalnej wersji pliku, jeśli odbiorca pracuje w starszym środowisku.
- Krótki opis przeznaczenia, na przykład cięcie, grawerowanie, plotowanie albo tylko archiwizacja.
Jeśli chcesz uprościć cały proces, myśl o DXF jak o nośniku geometrii, a nie gotowym pliku końcowym. Właśnie wtedy ten format daje najwięcej: pozwala precyzyjnie przekazać rysunek, zachować kontrolę nad wymiarami i oddzielić warstwę techniczną od wizualnej. Przy projektach do druku i produkcji taka dyscyplina zwykle robi większą różnicę niż jakikolwiek efektowny eksport.
