DWG to jeden z najważniejszych formatów używanych w projektowaniu technicznym: przechowuje rysunki 2D i 3D, warstwy, opisy, wymiary i metadane. W praktyce nie jest to zwykły „obrazek”, tylko roboczy plik CAD, który trzeba umieć otworzyć, sprawdzić i czasem przekonwertować do wygodniejszej postaci. Poniżej pokazuję, do czego służy DWG, czym różni się od DXF i PDF oraz jak korzystać z niego tak, żeby nie tracić jakości ani czasu.
Najważniejsze informacje o DWG w praktyce
- DWG jest natywnym formatem wielu programów CAD i służy do pracy nad rysunkami technicznymi.
- To format wektorowy, więc skaluje się bez utraty ostrości, ale nie zastępuje zwykłej grafiki rastrowej.
- Do podglądu bez pełnego AutoCADa sprawdzają się darmowe przeglądarki i narzędzia online.
- Do wymiany między programami często lepszy jest DXF, a do wysyłki do klienta lub drukarni zwykle PDF.
- Najwięcej problemów powodują różnice wersji, brakujące czcionki, odwołania zewnętrzne i obiekty z dodatków branżowych.
Czym jest DWG i co naprawdę przechowuje
Ja traktuję DWG przede wszystkim jako kontener danych projektowych, a nie po prostu plik do „oglądania”. W jednym pliku mogą siedzieć linie, łuki, bryły, warstwy, bloki, opisy, skala, kolory, a często także informacje pomocnicze potrzebne przy dalszej edycji. Właśnie dlatego ten format jest tak ważny w AutoCAD-zie i wielu innych programach CAD.
To też powód, dla którego DWG nie należy wrzucać do jednego worka z JPG czy PNG. Zwykła grafika zapisuje obraz piksel po pikselu, a DWG opisuje geometrię i zależności między elementami. Dzięki temu rysunek można bez problemu powiększać, zmieniać i drukować w różnych skalach, o ile zachowasz poprawne ustawienia projektu.
W praktyce najlepiej działa tam, gdzie liczy się dokładność: architektura, instalacje, mechanika, meble na wymiar, a nawet przygotowanie technicznych materiałów do druku. Jeśli plik ma dalej żyć w środowisku CAD, DWG jest bardzo wygodny. Gdy jednak ma trafić do osoby spoza branży, zwykle trzeba go uprościć albo wyeksportować do innego formatu.
Jak otworzyć plik DWG bez pełnego AutoCADa
Nie trzeba kupować pełnego pakietu CAD tylko po to, żeby sprawdzić rysunek. Najprostsza ścieżka zależy od tego, czy chcesz tylko podejrzeć plik, czy też coś w nim zmienić. Do szybkiego podglądu wystarczy przeglądarka albo lekki viewer, a do prostych poprawek lepiej wybrać narzędzie online lub program z podstawową edycją.
| Narzędzie | Do czego się nadaje | Moje praktyczne wskazanie |
|---|---|---|
| Przeglądarka online | Szybki podgląd, komentarze, sprawdzenie układu | Dobre, gdy chcesz obejrzeć rysunek bez instalacji czegokolwiek |
| DWG TrueView | Otwieranie, druk, eksport i konwersja plików CAD | Najlepsze, gdy potrzebujesz darmowego narzędzia do odczytu i konwersji |
| AutoCAD Web | Proste poprawki w przeglądarce i praca zdalna | Wygodne, jeśli rysunki krążą między biurem, domem i klientem |
| Lekki CAD 2D | Podstawowa edycja prostych rysunków | Ma sens przy nieskomplikowanych plikach, ale nie zawsze zachowa pełną zgodność |

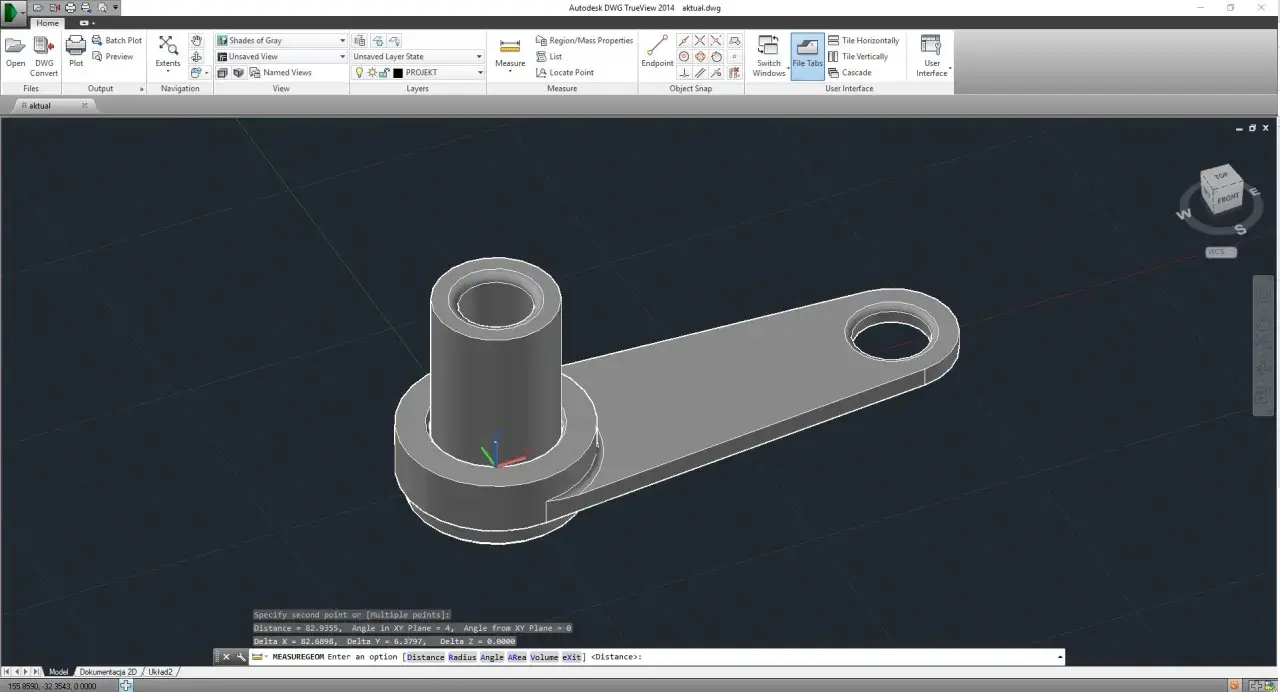

Autodesk oferuje darmowy DWG TrueView, który pozwala otwierać, wyświetlać, drukować i konwertować pliki DWG oraz DXF. To sensowny wybór, gdy potrzebujesz sprawdzić zawartość pliku albo przygotować go do starszej wersji oprogramowania, ale nie chcesz instalować pełnego AutoCADa.
Jeśli rysunek pochodzi z narzędzi branżowych, takich jak dodatki do projektowania instalacji czy infrastruktury, mogą pojawić się elementy, których prostszy program nie odczyta w pełni. Wtedy przydaje się tzw. object enabler, czyli dodatek pozwalający poprawnie wyświetlić specjalne obiekty z konkretnego środowiska CAD.
To dobry moment, żeby porównać DWG z DXF i PDF, bo właśnie między tymi trzema formatami najczęściej podejmuje się praktyczne decyzje przy wymianie i publikacji rysunków.
DWG, DXF i PDF w praktyce
Najwięcej nieporozumień biorą się z mieszania tych trzech formatów, bo każdy z nich robi trochę inną robotę. DWG jest plikiem roboczym, DXF pełni rolę bardziej „przeprowadzkową”, a PDF najlepiej sprawdza się przy prezentacji i drukowaniu. Gdy rozdzielisz te zadania, od razu mniej rzeczy się psuje.
| Format | Główne zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| DWG | Praca nad rysunkiem CAD | Wiele danych w jednym pliku, dobra zgodność z AutoCAD, wygodna edycja | Zależność od wersji i środowiska, nie jest idealny do zwykłego podglądu |
| DXF | Wymiana danych między programami | Łatwiej go przekazać między różnymi aplikacjami | Może tracić część „inteligentnych” elementów i zwykle bywa mniej wygodny w pracy |
| Akceptacja, wysyłka, druk | Wygodny do oglądania, zachowuje układ strony i skalę wydruku | Nie nadaje się do sensownej edycji CAD |
Autodesk podaje, że zapis binarny DWG bywa około 25% mniejszy od tekstowego DXF, dlatego w codziennej pracy to właśnie DWG zostaje plikiem roboczym, a DXF częściej służy jako format wymiany między różnymi środowiskami.
W praktyce PDF wygrywa wtedy, gdy liczy się czytelność dla odbiorcy spoza branży. Klient nie musi znać CAD-a, żeby przejrzeć planszę, a drukarnia dostaje plik, który łatwiej zweryfikować pod kątem skali i układu. To zwykle bardziej przewidywalne niż wysyłanie samego pliku projektowego.
Skoro formaty są już rozdzielone, pozostaje jeszcze kwestia samego wydruku i tego, kiedy DWG warto zachować wyłącznie jako źródło, a kiedy lepiej od razu pracować na eksporcie.
Kiedy DWG sprawdza się w druku, a kiedy lepiej wyeksportować do PDF
W kontekście druku DWG ma sens głównie jako plik źródłowy. Jeśli pracujesz nad planszą techniczną, instalacją, rzutem albo schematem, najpierw dopracowujesz projekt w CAD, a dopiero potem generujesz wersję do oglądania albo drukowania. Ja rzadko wysyłam sam DWG jako plik końcowy, bo odbiorca najczęściej potrzebuje czegoś prostszego.
Do druku i akceptacji najlepiej sprawdza się PDF, ponieważ łatwiej kontrolować w nim skalę, grubość linii, czcionki i układ arkusza. Jeśli planujesz wydruk techniczny, upewnij się też, że jednostki są ustawione poprawnie, a arkusz ma właściwy format papieru. Źle dobrana skala potrafi zepsuć nawet bardzo dobry rysunek.
- Do edycji wewnętrznej zostaw DWG.
- Do przesłania klientowi eksportuj PDF.
- Do druku wielkoformatowego sprawdź grubości linii i wymiary arkusza.
- Do publikacji w internecie użyj raczej PNG, JPG albo PDF niż samego DWG.
Jeśli zależy Ci na wizualnej kontroli, PDF daje też większą przewidywalność niż rastrowy zrzut ekranu. Obrazki są dobre do szybkiej prezentacji, ale przy większym powiększeniu tracą ostrość, a rysunek CAD powinien pozostać czytelny nawet po wydruku w dużym formacie. I właśnie przy takim eksporcie najłatwiej wychodzą błędy, więc dalej zebrałem te najczęstsze.
Najczęstsze problemy z plikami DWG i jak ich uniknąć
Najwięcej kłopotów nie wynika z samego rozszerzenia, tylko z tego, co dzieje się wokół pliku: wersji programu, odwołań do innych plików i użytych dodatków. To właśnie dlatego dwa rysunki z tym samym rozszerzeniem mogą otwierać się zupełnie inaczej. Poniżej zebrałem problemy, które widzę najczęściej.
| Problem | Skąd się bierze | Co zrobić |
|---|---|---|
| Plik się nie otwiera | Starszy program nie rozumie nowszej wersji zapisu | Wyeksportuj plik do starszego formatu albo otwórz go w nowszym viewerze |
| Brakuje części rysunku | Nie dołączono odwołań zewnętrznych, czyli XREF-ów | Sprawdź wszystkie pliki powiązane i wyślij je razem z projektem |
| Teksty wyglądają inaczej | Brak czcionek lub inne mapowanie fontów | Zamień czcionki na bezpieczne odpowiedniki albo osadź je w wersji do wydruku |
| Skala się rozjeżdża | Niepoprawne jednostki lub błędne ustawienia arkusza | Sprawdź jednostki rysunku, skalę wydruku i format papieru przed eksportem |
| Specjalne obiekty znikają lub wyglądają inaczej | Plik zawiera elementy z dodatku branżowego | Użyj odpowiedniego dodatku, object enablera albo spłaszczonej wersji pliku |
Najprostsza profilaktyka jest banalna, ale skuteczna: przed wysyłką zrób kopię, spakuj cały zestaw zależności i otwórz plik testowo w środowisku odbiorcy albo w darmowym viewerze. To oszczędza więcej czasu niż późniejsze tłumaczenie, dlaczego na wydruku zniknęły opisy albo przesunęły się warstwy.
Co warto zapamiętać, zanim wyślesz rysunek dalej
Jeśli mam zostawić jedną praktyczną zasadę, to taką: DWG trzymaj jako plik roboczy, a PDF jako wersję do oglądania i druku. Ta prosta rozdzielność porządkuje cały proces i zmniejsza liczbę błędów przy przekazywaniu projektu. Gdy trzeba wymienić dane między różnymi programami, dopiero wtedy sięgam po DXF albo starszą wersję zapisu.
- Do dalszej edycji zostaw oryginalny DWG.
- Do uzgodnień i akceptacji wysyłaj PDF.
- Do wymiany między programami użyj DXF, jeśli odbiorca tego potrzebuje.
- Przed wysyłką sprawdź XREF-y, czcionki, jednostki i format arkusza.
Tak właśnie traktuję ten format w codziennej pracy: jako precyzyjne narzędzie techniczne, które działa świetnie, dopóki nie próbujemy używać go jak zwykłego obrazka. Jeśli od początku rozdzielisz edycję, wymianę i druk, DWG przestaje być źródłem problemów, a staje się po prostu wygodnym standardem pracy.
